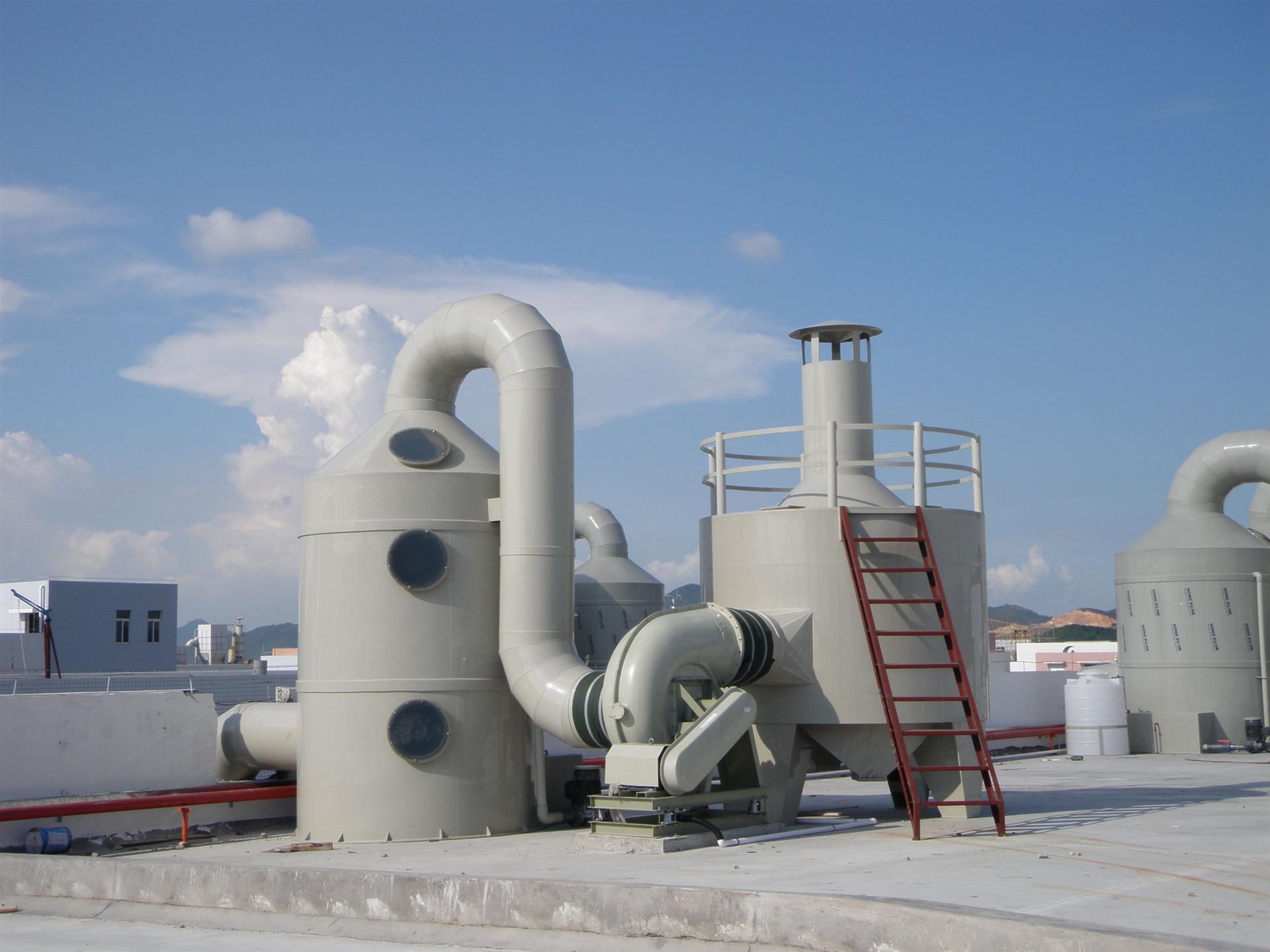

玻璃鋼酸霧凈化塔的焊接方式詳解



玻璃鋼酸霧凈化塔因其***異的耐腐蝕性、輕質(zhì)高強(qiáng)等***性，被廣泛應(yīng)用于化工、電鍍、電子等行業(yè)。在制造過程中，焊接是確保設(shè)備密封性和結(jié)構(gòu)強(qiáng)度的關(guān)鍵環(huán)節(jié)。根據(jù)不同的工藝需求和材料***性，玻璃鋼酸霧凈化塔可采用多種焊接方式。以下是幾種常見的焊接方法及其***點(diǎn)：



 1. 手糊焊接（手工糊制）

手糊焊接是***基礎(chǔ)且傳統(tǒng)的玻璃鋼焊接方式，適用于小型或定制化設(shè)備。其原理是通過手工將樹脂與玻璃纖維逐層貼合，經(jīng)固化后形成整體結(jié)構(gòu)。具體步驟如下：

 表面處理：清潔待焊接區(qū)域，去除雜質(zhì)和毛刺。

 涂刷膠液：將環(huán)氧樹脂或不飽和聚酯樹脂均勻涂覆在接縫處。

 鋪設(shè)玻纖：根據(jù)設(shè)計(jì)要求鋪設(shè)玻璃纖維布或氈，確保搭接寬度≥50mm。

 壓實(shí)固化：用壓輥或刮板排除氣泡，常溫或加熱固化。



***點(diǎn)：操作簡單，成本低，適合復(fù)雜形狀；

缺點(diǎn)：效率低，依賴工人技術(shù)，長期使用可能分層。



 2. 纏繞焊接（機(jī)械纏繞）

對(duì)于***型塔體或圓柱形結(jié)構(gòu)，通常采用機(jī)械纏繞工藝。該方法通過自動(dòng)化設(shè)備將浸漬樹脂的玻璃纖維按預(yù)設(shè)角度螺旋纏繞至芯模上，形成連續(xù)一體化結(jié)構(gòu)。關(guān)鍵要點(diǎn)包括：

 參數(shù)控制：調(diào)整纏繞角度（45°~85°）、張力及樹脂含量（通常為30%~40%）。

 分層設(shè)計(jì)：內(nèi)襯層（防腐蝕）、結(jié)構(gòu)層（承載）、外保護(hù)層（耐候）。

 固化工藝：分段加熱固化，避免變形。



***勢：生產(chǎn)效率高，力學(xué)性能***異；

局限：需專用模具，初期投入***。



 3. 對(duì)接焊與角接焊

針對(duì)不同部件連接需求，可選擇以下兩種典型焊接形式：

 （1）對(duì)接焊

用于板材拼接或筒節(jié)對(duì)接，要求坡口加工成V型或X型，間隙≤2mm。焊接時(shí)需注意：

 多層施焊時(shí)每層厚度控制在3~5mm；

 ***后一層添加短切纖維增強(qiáng)抗裂性。



 （2）角接焊

常見于法蘭與筒體連接部位，采用雙面焊道并填充圓角過渡區(qū)，可顯著提升抗應(yīng)力集中能力。

 4. 熱熔焊接（熱塑性復(fù)合材適用）

若選用乙烯基酯樹脂等熱塑性基材，可通過高頻熱熔焊實(shí)現(xiàn)無縫連接。此法利用電磁感應(yīng)加熱使接觸面熔融融合，冷卻后形成均質(zhì)焊縫，***別適用于精密部件組裝。



 5. ***殊工況下的焊接***化

針對(duì)強(qiáng)腐蝕性環(huán)境（如含HF氣體），需采取額外措施：

 雙重密封：主焊縫外側(cè)增設(shè)橡膠襯里層；

 陰極保護(hù)：埋入導(dǎo)電網(wǎng)片實(shí)施犧牲陽極保護(hù)；

 在線監(jiān)測：預(yù)留檢漏孔便于后期維護(hù)檢測。



 質(zhì)量控制要點(diǎn)

無論采用何種焊接方式，都必須嚴(yán)格執(zhí)行以下標(biāo)準(zhǔn)：

 檢驗(yàn)項(xiàng)目  合格指標(biāo)



 外觀檢查  無裂紋、氣孔、白化現(xiàn)象

 巴氏硬度  ≥40HBa（參照GB/T 3854）

 水密性測試  0.3MPa壓力下30分鐘無滲漏

 彎曲強(qiáng)度  ≥180MPa（試樣尺寸120×25×5mm）



 結(jié)語

合理選擇焊接方式直接影響玻璃鋼酸霧凈化塔的使用壽命和安全性。建議根據(jù)實(shí)際工況綜合考量：①介質(zhì)種類及濃度；②工作溫度范圍；③荷載條件；④預(yù)算成本等因素。對(duì)于食品級(jí)或醫(yī)藥級(jí)應(yīng)用場景，還應(yīng)***先選用無毒配方并通過FDA認(rèn)證。隨著智能制造技術(shù)的發(fā)展，未來或?qū)⒁霗C(jī)器人輔助焊接系統(tǒng)，進(jìn)一步提升產(chǎn)品質(zhì)量穩(wěn)定性。
